整车式超限检测简介：

一.系统性能指标

★称量范围：0～150t

★精度：静态OIML Ⅲ级；

★允许轴载：60t；

★基础形式：无基坑式；

★使用寿命：不小于100万次；

★可检测车辆轴数：≤30；

★最小分车距：≤2000mm；

★工作环境温度：-20℃～+60℃；

★工作环境温度：≤95%；

★工作电源：交流220V AC(-15%～+10%),50Hz±2%；

★限位方式：撞柱式限位，适应高频次过车；

★称台尺寸规格：3.5m×18m；

★安全过载：125%FS

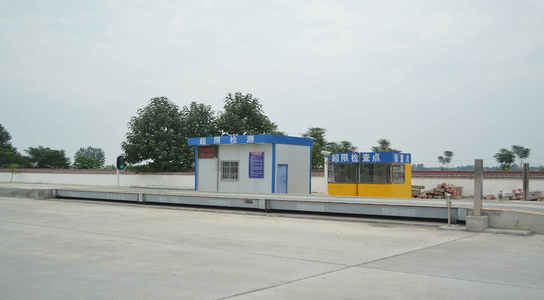

二.安装效果图

A.单向检测安装效果图：车只能从一个方向进入检测

B．双向检测安装效果图：车能从两个方向进入检测

三、系统功能：

☆  可检测车辆的轴数。

☆  可形成完整的车辆检测数据，包括轴数、超限率、通过速度及整车重量。

☆  称重设备具有开机自检、空闲自检、零点校准和温度补偿功能。

☆  系统具有部件故障自诊断功能，部件（秤台、光幕、地感、轮胎识别器等）的故障可显示在检测计算机上。

☆  可自动检测车辆反向过秤，并进行车辆检测。

☆  可根据重量自动判断收费车型。

☆  可根据需要输入超限车辆信息，输入内容包括：车型、车牌。

☆  可打印超限检测记录单，打印格式可调整。

☆  可按时间、车牌号码、超限吨位查询历史超限检测数据。

☆  可自动判断车辆超限并声光报警，可制成的超限标准包括：

☆  根据国家交通部、公安部、发改委、质检总局、安检总局、工商总局和法制办等7 部委在2004 年4 月30 日下发的《关于在全国开展车辆超载超限治理工作的实施方案》，统一规定超限车辆认定标准

☆  根据国家交通部《超限运输车辆行驶公路管理规定》（2 号令）的超限车辆认定标准

☆  可向司乘人员和现场执法人员显示超限检测结果。可显示内容包括：总重、超重、超限率、金额。

☆  多级操作权限，方便管理。

☆  配置图像抓拍系统，称重区的情况可实时显示在检测计算机上。

☆  配置图像抓拍系统，自动抓拍超限车辆图片

☆  配置远程查询软件，可实现远程查询功能。

四、检测工作流程

五．系统主要配置介绍及性能指标

1.SCS-150t全电子汽车衡性能指标

◆称量范围：0～150t

◆精度：静态OIMLⅢ级，动态0.5级

◆称台尺寸规格：3.4m×18m

◆ U型梁高度 350mm。

◆秤台面板厚度≥12mm。

◆防滑车道

◆汽车衡安装高度 450mm

◆允许轴载：60t

◆秤台刚性：f≥1/1000

◆安全系数:>2.5

◆称台设计寿命：≥100万次

2.结构特点:

秤体材料采用大型钢铁企业优质碳素结构钢板，钢材品质有保证。

使用专业软件对秤台进行受力分析，做到最优化设计。采用7根整梁与面板焊板，U型梁骨架按受力位置合理分布，保证了秤台承载强度达到最佳。

U型钢梁一次成型，折弯定精度由数控折弯机精确到0.02mm，直线度在0.1mm以内。秤体U型钢与面板、端板组焊后形成封闭式箱型结构，内腔与外界空气隔绝，消除内部被腐蚀的发生，提高了汽车衡的防腐能力，延长产品使用寿命。

独特的加载预拱工艺，最大程度的降低了结构件的焊接变形，保证了秤台面平整、美观。现代化的生产设备，模块化、标准化、批量化生产工艺，保证了产品一致、稳定、可靠。秤体焊接采用自动二氧化碳保护焊接，杜绝了虚焊、漏焊等焊接缺陷，保护了焊缝的性能，焊缝饱满、平直、均匀、美观，从而保证了焊接质量。独特的U梁对称焊接工艺，最大程度减少了焊接变形，增强了焊接稳定性。

秤台整体抛丸处理，提高焊接质量、消除应力，另外清除了铁锈、氧化皮及污渍，使秤体表面露出金属本体，表面经细小钢丸击打后出现很多细小凹坑，有利于油漆附着和耐磨，从而大大增强防腐防锈能力。

表面涂装采用喷涂-烘烤工艺，喷涂使用高压无气喷涂机进行油漆喷涂，油漆使用环氧富锌底漆和丙烯酸聚氨酯面漆。喷涂后的秤台进烘烤房烘烤，保证了涂层的最强附着力。使防锈防腐效果达到最佳。

出厂前大吨位砝码加载及回程校准和测试，保证称量线性的精确和称量稳定。

3.称重传感器介绍及性能指标

本厂超限检测汽车衡配置高精度称重传感器，其采用等离子氩弧焊接密封。具有高精度、高可靠性，抗偏载、抗冲击、长期稳定性能好等特点。具有非常好的具有防水、防晒、防腐、抗射频干扰性能，具有高精度长期稳定性和较宽的工作温度范围，安全超载系数大，抗冲击能力强，长期可靠性高，参数一致性好等优点，能在恶劣工业环境领域长期使用。

传感器采用全补偿技术：包括对非线性、滞后、温度补偿，来保证传感器的精度达到C3标准及性能的一致性和稳定性。保证将来更换的传感器与原秤性能保持一致。

称重传感器的技术参数：

◆  制造商:  中航电测

◆  结构:        双剪切梁桥式,不锈钢外壳,焊接密封

◆  额定容量:        30吨

◆  综合精度:        OIML C3

◆  非线性:   ≤0.02% F.S

◆  滞后:        ≤0.02% F.S

◆  重复性:                  ≤0.010% F.S

◆  蠕变(30分钟):         ≤0.02% F.S

◆  零点输出:                <+1.5%F.

◆  使用温度范围:        -40°C ～+80°

◆  激励电压:               7.5 ～ 30V（DC）

◆  安全过载:        150% F.S

◆  极限过载:                 250%F.S

◆  防护等级:                 IP68

◆  相对湿度:                 0 – 98%

4.称重显示器介绍

1）  型号：DS8数字式称重显示器

2）  信号接口：

接口方式          RS485（2线或4线式）

传输距离         ≤1000米

传输速度         ≤19200baud

信号电源         DC11.3V，≤400mA

数字接口能力：≤16个数字传感器或数字模块

3）   显示           7位VFD, 7个状态指示符。

4）  时钟          可显示年/月/日、时/分/秒，自动润年、闰月；不受断电影响.

5）  键盘      数字键    0～9功能键          25个（10个与数字键复合使用）

6）   大屏幕显示器接口

传输方式:        串行输出方式20mA电流环（恒流源输出）

波特率:          600     传输距离:        ≤2000米

7）   串行通讯接口:

传输方式:       RS232/RS422（选配）/RS485（选配）

波特率:         600/1200/2400/4800可选

传输距离 :      RS232   ≤30米  ；RS422/RS485 ≤1200米

8）  打印接口：    可选配面板式热敏汉字微打

配置标准并行打印接口，可配接ESPON LQ-300K+、

KX-P1131、KX-P1121等宽行打印机。

9）   数据贮存 :   可贮存1501组称重记录，1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息。

10）   使用环境

电   源           AC220V（-15%～+10%）50HZ（±2%）

使用温度          00C—40OC

储运温度          -250C—55OC

相对湿度           ≤85%RH

预热时间           ≤30分钟

保险丝             0.5

5.费额显示器

集车道通行灯、黄闪报警器、费额显示、语音报价于一体，适用于省道、国道、高速公路收费站等交通控制场所，安装于收费站计重收费车道放行的左前方，显示车辆的收费、通行及报警信息。

1、128×64点阵单元组成4行汉字字符显示、语音报价型费额显示器；

2、点阵：ф3.75单红色超高亮管心、点距：4.75；

3、静态恒流驱动技术，发光亮度高；

4、语音报价：真人原声录音，含各种行业用语；语音报价采用拼接方式，显示和报价范围最高可达99999元；语音音量可调。

5、内存国标GB2312一二级汉字；最多可显示32个汉字或64个ASCII码字符。

6、接口方式：标准RS232；

7、电源：AC220V±20％ 50Hz±4％；

8、发光强度：＞1500cd/m2.

9、可视距离：＞30m；

10、工作温度：-40℃～＋50℃；

11、工作湿度：10％～90％；

12、 防护等级：IP65；

13、外型尺寸（宽×高×厚）mm：680×505×110；

14、平均无故障工作时间不小于15000小时，平均故障修理时间小于0.5小时；

可自动或手动多级（不低于4级）调节发光强度，以防止在夜间产生眩光；长期暴露于太阳光的环境条件下，其可见性不能降低；

6.超限检测计算机

采用国际知名联系计算机

CPU: 英特尔® 酷睿™2双核处理器

内存：SDRAM DDR3/1066MHz 2GB

硬盘：SATA 320GB/7200 RPM 3.0GB/S

网络：集成英特尔® 82567LM以太网LAN 10/100/1000

I/O端口: 8个外部USB 2.0端口和1个内部USB 2.0端口

1个并行端口/1个串行端口/1个RJ-45端口/1个VGA端口

2个输入端口（立体声/麦克风）/2个输出端口（耳机/扬声器）

扩展槽端口：1个全高PCIe x16插槽/1个全高PCIe x1插槽/2个全高PCI插槽

显示器：E1910H(19吋宽屏)

注明：

  a)、本配置会随设备升级，将会有所改变，到时以实际选型配置为准。

  b)、在满足本系统称重设备接口条件下，也可根据用户要求进行选配。

7.针式打印机

打印速度：高速：≧183汉字/秒；信函：≧64字/秒

纸张种类：单页纸、连续纸、拷贝纸、信封、明信片等

纸张厚度：0.06-1.1mm

打印针寿命：4亿点/针

色带寿命：1000万草体字符

供纸方式： a 摩擦送纸     b 链轮送纸

接口类型：并行接口、USB接口、串行接口（选配）、网络接口（选配）

电源电压：额定220V，范围165-264V
