悬梁式称重传感器 SQB
点击次数:940次    发布时间:2021-02-17

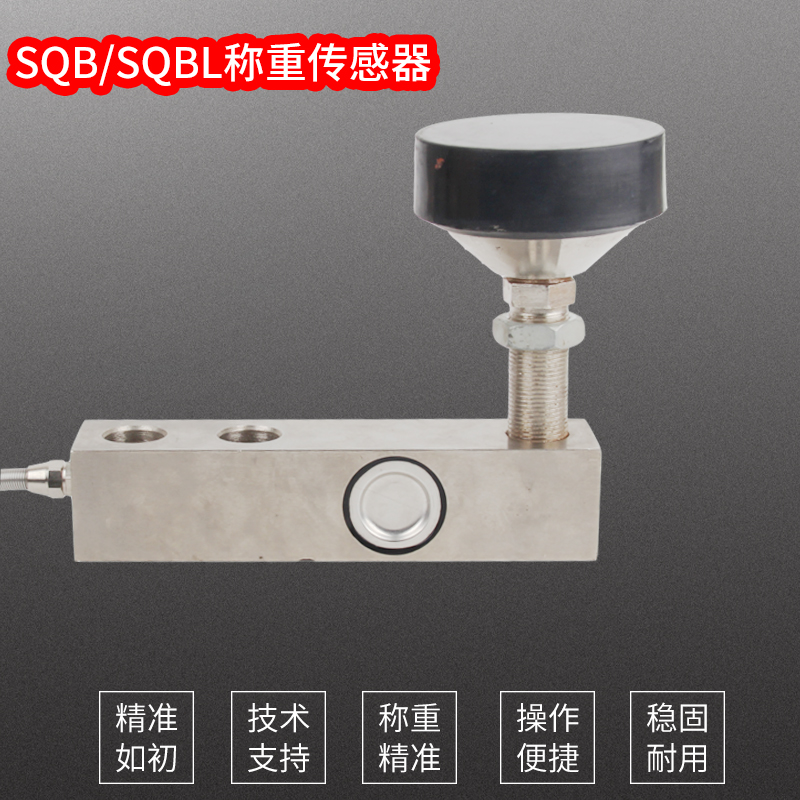

SQB悬梁式传感器

悬臂梁式传感器称重范围广泛,精度高,可靠性好,互换性,易安装,稳定性好,采用合金钢材质,广泛应用于汽车衡、平台秤、配料秤及各种专用衡器。

特点:

•安装高度低

•综合精度高

•自稳定结构

•长期稳定性好

•优质合金钢,表面镀镍

•防护等级 IP67

•适用于地上衡、轨道衡和各种配料称重控制

技术指标:

额定称量:0.5t,1t,2t,3t,5t,8t,10t;

灵敏度MV/V2±0.002

重复性%R.C.≤0.01

滞后%R.C.≤0.02

非线性%R.C.≤0.02

蠕变(30分钟)%R.C.≤0.02

零点输出%R.C.≤1

温度系数℃-10~+40

工作温度范围℃-30~+75

输入阻抗Ω400±10

输出阻抗Ω352±3

建议激励电压V(DC/AC)10~12

最大激励电压V(DC/AC)15

安全过载%R.C.150

极限过载%R.C.250

防护等级 IP67

电缆长度m6m

用途与特点 :

一端固定,一端加载,密封良好;受力后自动调心好,安装简单,使用方便,互换性好;可用于制作各种超薄型电子汽车衡、单轨吊秤、平台秤、料斗秤等。

技术参数

 额定载荷 0.05~10t

 综合精度 0.02 0.03(线性+滞后+重复性)

 灵敏度 2.0 mV/V

 蠕变 ±0.02 %F•S/30min

 零点输出 ±1 %F•S

 零点温度影响 ±0.02 %F•S/10℃

 输出温度影响 ±0.02 %F•S/10℃

 工作温度 -20℃~+65℃

 输入阻抗 380±10 Ω

 输出阻抗 350±3 Ω

 绝缘电阻 >5000 MΩ

 安全过载 150% F•S

 供桥电压 建议10VDC

 材质 合金钢或不锈钢

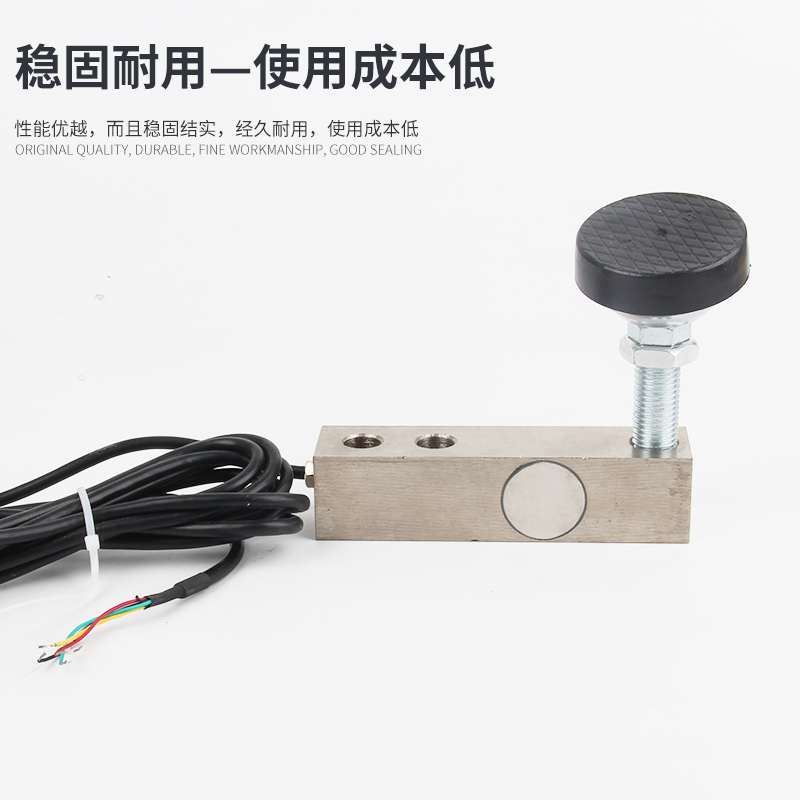

 接线方式

  输入(+):红线  输入(-):黑线

 输出(+):绿线  输出(-):白线

 放大器接线方式 电源:红    公共端:蓝    输出:白
